干货分享｜一文精通SCI文章图片处理
最近有刚刚开始写SCI论文的同学常问文章的Figure怎么画，搞不清什么位图、矢量图，不知道每个图画多大，标注这些有什么要求等等。
去自己要投稿的杂志看看图片以及manuscript的具体要求当然是最好不过了。但是时间这么紧，有些小伙伴也懒得去看，而且纯英文写的要求，有些刚刚入门的小伙伴看起来也比较吃力。
因此，我们今天来总结一些常见的SCI论文画图的要求，相信新鸟、菜鸟都有一定收获，老鸟们也能够温故而知新。
NO.1
文章的Figure包含哪些内容？
SCI论文的Figure主要包含图片、图片的顺序编号以及图片必要的英文说明，其他常见的还有统计标识（比如“*”，或者直接标注p值）、显微镜图片的放大倍数（比如“40X”表示放大40倍）等等。

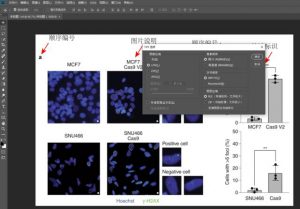

如下面这张图所示：
这里需要重点介绍一下Figure里面的图片。
Figure里面的图片主要包括位图和矢量图两种。比如上面这张图，左边a小图就叫做位图，一般是由显微镜、照相机等等直接获取的实验图像，其特征是放大之后，图片会模糊。右边的b小图是采用软件生成，称之为矢量图，其特征是放大之后仍然非常清晰。
下面对矢量图和位图再进行详细说明：
- 矢量图
矢量图形又称为向量图形，内容以线条和颜色块为主。放大以后不会失真。这就是矢量图的第一优点，第二优点是矢量图大小一般在100K左右。无论如何放大都不会失真，偏偏容量极小，这是矢量图的最大优点。也是SCI编辑要求矢量图的原因。
- 位图
位图是由许许多多的点组成的，称之为像素。这是我们平时的最常见的格式，如一般照片截图等等都是位图。它们有两个特性，一是图片放大之后，会变模糊；二是图片像素越高，文件越大，我们常常能见到高到10M的相机照片。
NO.2
处理文章Figure的软件
上面讲了SCI论文的Figure的主要图片构成，那么怎么把这些得到的图片整理成完整的Figure呢？
这其中就要使用到生物医学领域最常用的两大耳熟能详的基本软件：AI和PS，分别是illustrator软件和Photoshop软件的简称。
处理矢量图一般采用illustrator、CorelDRAW等软件、处理位图一般使用Photoshop等软件。
并且，制作完整的Figure在组图的时候一般使用使用illustrator（Photoshop也可以用来组图和标注，但是操作复杂，效率不高；PPT也是一种用来组图的常用工具，然而其简单的功能使其很难产生非常精美的figure），其强大的功能、高效率的操作、快速的标注和注释能力，一旦小伙伴们掌握它，在画Figure的时候就有一种飞一样的感觉了。
NO.3
图片的格式
上面讲了SCI论文的Figure的构成，那么这些图片的格式是什么呢？哪些才能符合杂志的要求呢？
众所周知，图片的格式有多种多样，JEPG、JPG、PDF、PNG、Tiff、Ai、EPS等等，每一种图片格式都有优缺点，因此，在不同的领域可能采用的图片格式有所不同。
但是，对于SCI文章发表而言，尤其是生物医学领域，大多数杂志都是要求最后的Figure必须是Tiff格式（有部分杂志JEPG和Tiff格式都可以）。
因此，最保险的做法就是把Figure存储为Tiff格式。
其中，Figure里面的位图（照片等等实验结果）可以存为JEPG或者Tiff，里面的矢量图一般存储为Tiff。
最后导出整张Figure的时候，最保险的做法就是存储为SCI文章通用的Tiff格式。
NO.4 图片的分辨率及大小
SCI论文的Figure不单有格式要求，也有分辨率和大小要求。
分辨率基本上要求300或者300dpi以上，我们在使用illustrator或者Photoshop导出Figure的时候把分辨率设置成300dpi，基本上大多数杂志的要求都能够满足。
另外，大多数的SCI杂志都要求最好把Figure的大小控制在10MB以内。图片若是太大的话，一是投稿上传Figure的时候会比较慢，二也不符合杂志要求。
若是Figure太大，超过了10MB怎么办呢？这就需要将图片进行压缩。
无论是Tiff格式的Figure，还是图中的位图还是线图，均可以通过LZW无损压缩方式对文件体积压缩。
图片压缩的时候最常使用的软件是Photoshop。采用PS将Figure打开，然后另存为文件，PS就会打开一个窗口，其中在“图像压缩”这里点击LZW，然后保存就可以了，如下图所示：
NO.5图片的色彩格式
图片的格式一般有RGB和CMYK两种。
大部分SCI期刊都接受RGB颜色模式的插图文件，少数期刊要求作者在出版印刷前提交CMYK颜色模式的插图文件，颜色模式的转换建议在PS等位图编辑软件上进行。
同时，一般尽量避免出现红色与绿色，色盲的人看不出差别；不要用色彩相近的颜色标识图，并且避免使用灰度。
当然，现在一般对Figure中的红色与绿色也不作要求，毕竟生物医学领域诸多荧光显色、生信领域的不少图片都是红绿色。
NO.6Figure的命名
SCI文章的Figure文件名一般在投稿上传图片的时候需要注意，可以命名为如下样式：
Fig1.tiff、Fig2.tiff…Fig1.eps、Fig2.eps…Figure 1.tiff、Figure 2.tiff(多个图片拼合成一张的，是算做一个图的)。
必须要注意的是：
一张图由几个部分组成的，应算作一张图，应在PS软件或者AI软件中合并为一张图片文件进行提交，切忌不要提交诸如Figure 1A、 Figure 1B、 Figure 1C、 Figure 1D的情况，除非杂志社有要求。
NO.7Figure的尺寸
SCI文章的Figure的长和宽都是有要求的。目前SCI文章插图的排版按照Figure的宽度分成三种形式进行排版：
①、半版（8cm）；②、2/3版(14cm)；③、整版（17cm）。
一、半版图（宽度为8cm）
Figure的总宽度为8cm，高度最高不可超过20cm，过高会导致很难排版。图片左右需留少量边。必须注意的是，不管某张figure内容再少，其宽度最少也应该设置为8cm，而最好不要设置成小于8cm的尺寸。示例如下图：
二、2/3版图（宽度为14cm）
Figure总宽度为12-15cm（最佳14cm），高度最高不可超过20cm，图片左右需留少量边。图片中每个部分用a、b、c等标注。有的杂志要求使用大写的A、B、C等标注。示例图如下所示：
三、整版图（宽度为17cm）
Figure总宽度为17cm（最佳14cm），高度最高不可超过20cm，图片左右需留少量边。
整版图对于数据量比较大的Figure是比较常用的。图片中每个部分用a、b、c等标注。有的杂志要求使用大写的A、B、C等标注。其示例图如下：
NO.8Figure的字体要求
SCI文章的Figure的字体一般采用英文的Arial或Times New Roman字体，若是采用Times New Roman，那么所有的Figures都需要统一为Arial格式，若是若是采用Arial，那么所有的Figures都需要统一为Times New Roman格式。
字体的大小一般为尽量使用7-12号字，最好不要小于6号字体，也最好不要大于14号字体。
推荐使用7号字体，做出来的图比较美观。
NO.9Figure中的线形图或柱形图的线条粗细
SCI文章的Figure中的线形图或者柱形图的线条粗细在0.5cm-1.5cm之间，整个Figure的线条粗细需要统一，比如采用0.5cm粗细，基本上所有的figures的线条均统一采用0.5cm粗细。
另外需要注意的是线条一般采用黑色，尤其是坐标轴。
NO.10其他需要注意的地方
- 图片未达到制定分辨率而使用图片编辑软件强行放大：这样虽然分辨率达到，但会导致图片显示模糊，不合乎要求。
- 直接将软件输出的线条或图表使用截屏软件截图后制作的插图，明显无法达到印刷分辨率，比如下图。
高水平SCI期刊的具体要求汇总
最后，我们罗列了不少著名期刊的图片要求具体细节，可以供小伙伴们参照。一般按照这些期刊做出来的Figures，基本上都能够达到绝大多数杂志的要求，只是具体的杂志一些小细节要求不同而已。
